Stålkonstruksjon på stedet + integrert heisekonstruksjonsarbeidsflyt + viktige hensyn

Introduksjon:Istålkonstruksjon, "bakkemontering + tungkran integrert heising" (montere strukturen helt på bakken og løfte den på plass som en enkelt enhet ved hjelp av tunge kraner) er en av de mest kostnadseffektive, sikre og kvalitetskontrollerte byggemetodene som er tilgjengelige i dag.

Sammenlignet med "løs montering i stor høyde" (montering av komponenter del for del høyt oppe i luften), reduserer denne metoden betydelig farlig arbeid i høyden, reduserer antallet sveisefeil og kontrollerer effektivt strukturell deformasjon. Det krever imidlertid strenge forberedelser på bakken, høypresisjons monteringsjiggoppsett, strenge løftetekniske beregninger og feilfri signalering og kommando på stedet.

Nedenfor er en omfattende og standardisert teknisk veiledning forstålkonstruksjon på stedetmontering og integrert heising – strukturert med klare arbeidsflyter og praktiske, enkle tekniske krav for enkel referanse.

I. Kjerneoversikt over konstruksjonsmetoden

Construction Workflow Logic: Fabrikkprefabrikasjon av stålkomponenter i seksjoner → On-site bakkemontering på jigger → Sveisekorreksjon, sveisinspeksjon (NDT) & maling-touch-up → Integrert heising i ett stykke på plass → Festing og strukturell innretting.

Viktige fordeler

•  Bakebasert arbeid gjennom: Primæroperasjoner utføres på bakken, noe som reduserer fallrisiko og farer i stor høyde drastisk.

•  Kontrollerbar kvalitet: Montering, sveising og justering skjer i et stabilt, tilgjengelig bakkemiljø, noe som sikrer overlegen presisjon og byggekvalitet.

•  Høy konstruksjonseffektivitet: Sveising og bolting i store høyder er minimalisert, noe som øker konstruksjonsfremdriften betydelig.

Begrensninger

•  Nødvendig stort monteringsområde: Krever et romslig, plant og godt komprimert bakkeområde for montering på stedet.

•  Tungt utstyr og strenge kontroller: Krever løftekraner med høy tonnasje og strenge tekniske beregninger for løfteforhold og jordbærende kapasitet.

Gjeldende scenarier

Åpne stålkonstruksjoner, for eksempel stålfagverk med stor spennvidde, takstålmoduler, stålrammer med flere spenn, og kraftige kranbjelker.

II. Complete Standardized Construction Workflow

Standard prosessflyt: Konstruksjonsforberedelse → Utjevning og komprimering → Monteringsjiggoppsett og aksept → Komponentmottak og re-inspeksjon → Grunnmontering → Sveisearbeider → sveisetesting (NDT) og anti-korrosjonsmaling → Lifting lugg & rigging integral test → Ho Formal Lifting Positioning Finjustering og midlertidig fiksering → Kontrollere rutenettets akser og høyde på nytt → Permanent tilkobling og feste → Fjerning av rigging → Prosjektaksept → Demontering av monteringsjigg

1. Byggeforberedelse i tidlig fase (mest kritiske trinn)

Hvis den foreløpige forberedelsen er utilstrekkelig, kan problemer som strukturell deformasjon, velting eller dimensjonsfeil lett oppstå under montering og løfting. Fokuser strengt på disse 4 kjerneoppgavene:

•  Planlegg først: Forbered et dedikert heiseopplegg. For høyrisiko, superkritiske operasjoner er ekspertgjennomgang og formell godkjenning obligatorisk. Fullfør detaljerte ingeniørberegninger for krandriftsforhold, elementspenning, bakkebæreevne og løftepunktbelastninger.

•  Material- og dokumentverifisering: Inspiser samsvarssertifikater fra fabrikken, mølletestrapporter (MTR), ikke-destruktiv testing (NDT) fra fabrikken og dimensjonsbekreftelsesark. Forhindr strengt at ikke-konforme komponenter kommer inn på arbeidsplassen.

•  Site Layout Planning: Angi tydelig separate soner for komponentlagring, bakkemontering og posisjonering av kranvandring/støtteben. For myke jordfundamenter, grave ut og erstatte med solid tilbakefylling, komprimere og asfaltere/herde bakken på forhånd.

•  Sikkerhetsinformasjon for personell: Sveisere, kranførere, signalgivere og riggere må inneha gyldige kvalifikasjonssertifikater. Gjennomfør grundige sikkerhets- og tekniske orienteringer for alle arbeidere, og klargjør individuelle ansvarsområder og sikkerhetsforbud.

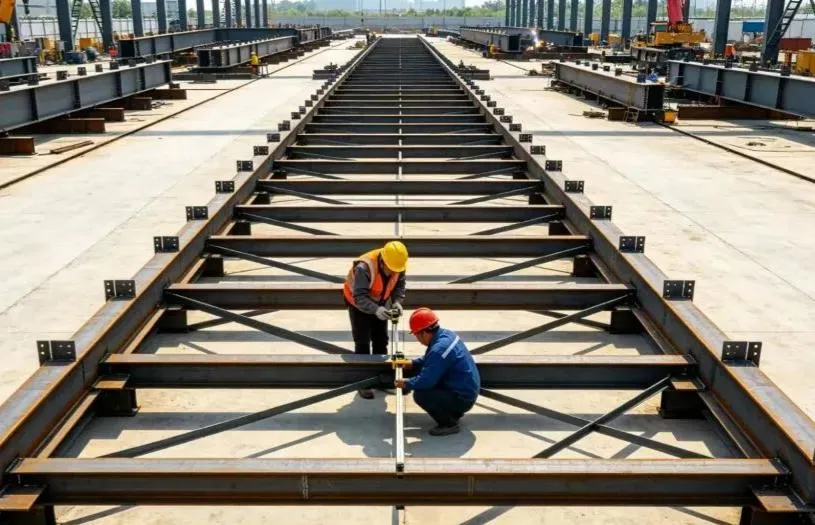

2. Oppsett og godkjenning av monteringsjigg

Monteringsjiggen (bakkestøtterammen) er avgjørende for monteringspresisjon. Tilfeldig montering eller understandard, provisoriske rammer er strengt forbudt!

•  Bruk standard konstruksjonsstål: Lag jigger ved hjelp av nasjonale standard stålseksjoner for å sikre tilstrekkelig stivhet og stabilitet, og forhindrer grunnsetninger, strukturell avbøyning eller risting etter lasting.

•  Nøyaktig utforming og plassering: Legg ut retningslinjene nøyaktig; streng kontroll over rutenettets akser, høyde og nivå. For komponenter med stort spenn, bygg inn pre-camber (en tilsiktet oppadgående kurve) i henhold til designspesifikasjonene for å motvirke fremtidig henging under driftsbelastning.

•  Dedikert inspeksjon og avmelding: En spesialisert inspeksjon må utføres etter fullført jiggoppsett. Registrer og arkiver alle målinger av dimensjon, høyde og flathet. Jiggen kan kun brukes etter formell avmelding

3. Komponentlevering og bakkemontering

Bakkemontering er nøkkelprosessen for å kontrollere den generelle strukturelle kvaliteten. Nøyaktig kontroll er viktig:

•  Inspeksjon av inngående komponent: Inspiser hver komponent ved ankomst for utseende, forsendelsesdeformasjon, beskyttende belegg og boltehulljustering. Rett opp og korriger eventuelle mindre deformasjoner før montering.

•  Plassering og justering av jigg: Etter å ha satt komponentene på jiggen, bruk hydrauliske jekker og barduner for å finjustere og strengt kontrollere spennvidden, akselinjer, høyde, rotgap (skjøttilpasningsgap) og vertikal justering.

•  Halsveising av sertifiserte sveisere: Sertifiserte sveisere må utføre heftsveising (midlertidig holdesveising). Heftsveiselengden og kilebeinstørrelsen må oppfylle tekniske standarder, og forhindre porøsitet, sprekker og andre sveisefeil.

•  Symmetrisk sveising og stressavlastning: Formell sveising må strengt følge prinsippene for "symmetrisk sveising" og "sveising bakover" (sveising i korte vekslende segmenter) for jevnt å frigjøre termisk stress og minimere vridning. For tykke stålplater, implementer strengt forvarming og interpass temperaturkontroller.

•  Verifisering etter montering: Etter at monteringen er fullført, mål grundig på nytt de totale dimensjonene, camberverdiene og siderettheten for å garantere full overholdelse av tekniske forskrifter og designtegninger.

4. Inspeksjon av sveise og anti-korrosjonsmaling

•  ikke-destruktiv testing (NDT): Utfør ultralydtesting (UT) eller radiografisk testing (RT) i henhold til designspesifikasjonene. Enhver sveis som ikke er i samsvar med kravene, må uthulles fullstendig, sveises på nytt og testes på nytt inntil den er 100 % kvalifisert.

•  Sveisrengjøring og maling: Slip sveisede skjøter jevne, fjern rust, slagg og sprut, og påfør umiddelbart matchende anti-korrosjonsprimer og toppstrøk for å sikre et kontinuerlig og intakt beskyttende beleggsystem.

•  Overflatebeskyttelse: Beskytt boltfriksjonskontaktflater med høy styrke, boltehull og ferdige malingslag mot sveisesprut, fett-/oljeforurensning og mekaniske riper.

5. Løftepunkter og riggingvalg

Sikkerhetsregel for kjerneløft: Bytt aldri løftepunkter uten tillatelse, bland aldri upassende rigging, og utsett aldri komponenter for upassende krefter.

•  Bruk utformede løfteører: Bruk alltid forhåndsdesignede, fabrikkutviklede løfteører (puteøyne). Ikke-godkjent sveising på stedet eller hullboring for provisoriske løftepunkter er strengt forbudt. Alle løfteøresveiser må gjennomgå 100 % NDT-inspeksjon.

•  Beregning av riggekapasitet: Velg ståltau, sjakler og løftestropper strengt basert på beregnede laster, med dynamiske lastsikkerhetsfaktorer. Overbelastning er strengt forbudt.

•  Hjørnebeskyttere: Installer hjørnebeskyttere (myknere/kantbeskyttere) ved alle skarpe hjørner og kanter på stålelementene for å forhindre at ståltau blir kuttet eller skadet.

•  Midlertidig forsterkning: Legg til midlertidige avstivningsstag/elementer til strukturelt slanke eller tynnveggede seksjoner (for eksempel lange takstoler) for å forhindre vridning, knekking eller lokal deformasjon under heising.

6. Prøveløfttest (må aldri hoppes over)

Prøveheisen er den siste defensive barrieren mot heisulykker.

•  Løft og svev: Løft komponenten jevnt 200–300 mm unna monteringsjiggen, og hold den hengende i luften i 5 til 10 minutter.

•  Omfattende inspeksjon: Inspiser grundig: lastforhold ved løftepunkter, riggdeformasjon, generell og lokal avbøyning av leddet, kranstabilitet, bakkesetninger under støttebenene og eventuelle forstyrrelser eller fastlåsing på jiggen.

•  Umiddelbar senking ved unormalt: Hvis det observeres uvanlig støy, strukturell forvrengning eller overdreven grunnsetning, senk komponenten tilbake på jiggen umiddelbart. Formell heising kan bare fortsette etter at korrigerende tiltak er godkjent.

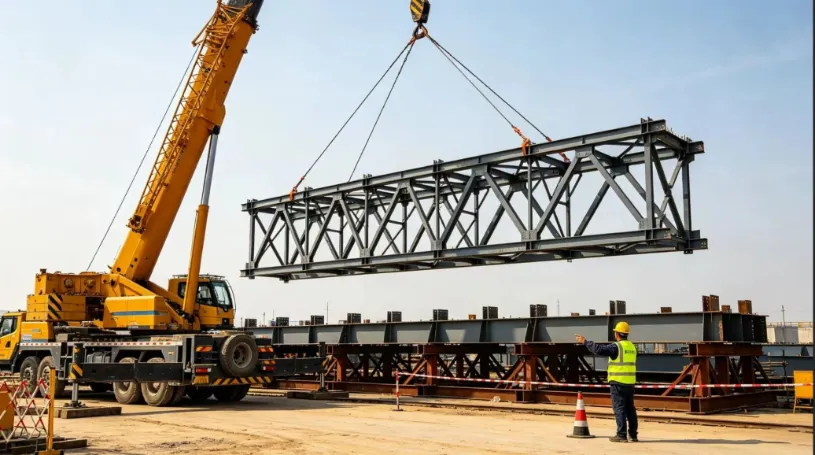

7. Fullmontert heising, posisjonering og midlertidig sikring

•  United Single-Person Signaling: Operasjoner må ledes av en enkelt utnevnt signalsjef ved bruk av standardiserte håndsignaler og talekommandoer. Signalering av flere personer og kaotiske operasjoner er strengt forbudt.

•  Glatte kranbevegelser: Heising, svinging (svinging) og lufting (bomboring) må forbli jevne og sakte hele veien. Unngå bråstopp, skarpe svinger eller støtbelastninger. Bakkemannskap må bruke tagliner (styretau) for å stabilisere komponentens orientering og forhindre kollisjon med eksisterende strukturer.

•  Plassering og umiddelbar midlertidig støtte: Når du har satt deg på de permanente støttene, finjuster rutenettets akser, høyde og vertikal loddrett nøyaktighet. Installer øyeblikkelig midlertidige støttestag og stram kablene.

•  Rød linje for kjernesikkerhet: Slipp aldri krankroken førstålkonstruksjondanner et stabilt, selvbærende strukturelt system.

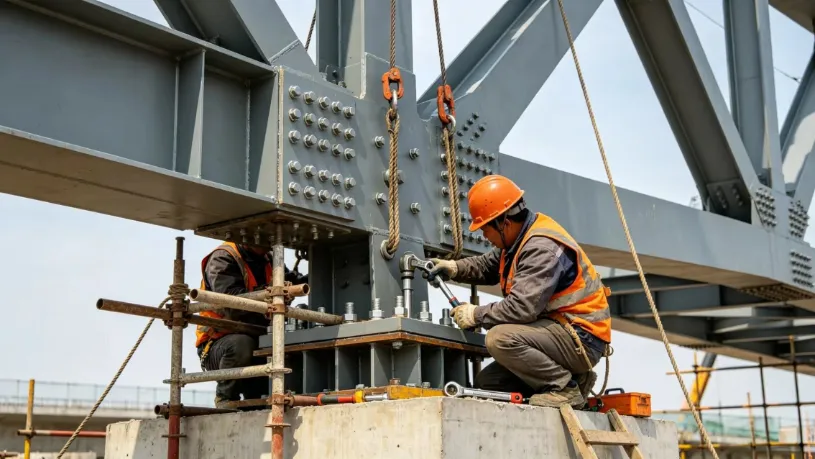

8. Permanent tilkobling og etterbehandling

•  Høystyrkebolting først: Prioriter boltfesting med høy styrke. Følg strengt to-trinns tiltrekkingssekvens: "Initial Tightening → Final Torque Tightening". Merk hver bolt tydelig etter siste tiltrekking for å forhindre at boltene mangler, løses eller er overtrukne.

•  Spleisesveising på stedet: Utfør stump- og skjøtesveisinger på stedet i lag med flere pass, og utfør ikke-destruktiv testing (NDT) umiddelbart etter fullføring.

•  Samlet strukturell nymåling: Mål alle generelle dimensjoner, høyder og nedbøyningsverdier på nytt. Når de er sertifisert som kompatible, kan du trygt demontere løfteutstyr, midlertidige støtter og jiggen for bakkemontering.

•  Reparasjon og overlevering av belegg: Reparer alle skadede anti-korrosjons- og brannsikre belegg over berørte områder for å fullføre den ferdige installasjonen.

III. Kritiske forholdsregler på stedet (viktige fallgruver å unngå)

1. Montering av kvalitetskontrollpunkter

•  Solid Jig Foundation: Jorden under monteringsjiggen må være fast, komprimert og jevn. Monteringsarbeid er strengt forbudt på bløt jord eller vannfylt grunn i regnvær for å hindre ujevn setning.

•  Streng pre-camber-kontroll: Still inn pre-camber nøyaktig (tilsiktet oppadgående kurve) for store spennelementer i henhold til designverdier. Dobbeltsjekk målene før og etter montering for å forhindre nedadgående henging etter ereksjon.

•  Alvorlige begrensninger for værsveising: Stopp øyeblikkelig friluftsveising under sterk vind, regn, snø eller kuldegrader. Sørg for at fuktige ståloverflater tørkes grundig med varmebrennere før du fortsetter sveisingen.

•  Beskytt boltfriksjonsoverflater med høy styrke: Beskytt boltkontaktfriksjonsoverflater strengt. Sliping, oljeforurensning eller sveisesprut er strengt forbudt, noe som sikrer at sklikoeffisienten oppfyller tekniske standarder.

2. Obligatorisk løftesikkerhet røde linjer

•  Værforbud: Heising er strengt forbudt under sterk vind med styrke 6 og over (vindhastighet ≥ 10,8 m/s), tett tåke, kraftig regn eller når nattbelysningen er utilstrekkelig.

•  Støtte for kranstøtte: Kranstøtteben må støttes fullt ut av tykke lastfordelingsplater av stål over solid, verifisert grunn for å forhindre at kranen tipper eller slår igjennom.

•  Stiv sikkerhetseksklusjonssone: Etabler en stiv barriere og klar utelukkelsessone innenfor kranens arbeidsradius. Uautorisert personell er strengt forbudt fra å komme inn, passere gjennom eller oppholde seg i området.

•  Inspeksjon av rigging før skift: Inspiser alt heiseutstyr, riggeutstyr og ståltau før hvert arbeidsskift. Skift ut umiddelbart hvis ødelagte tråder, overdreven slitasje eller knekk/deformasjoner overskrider tillatte grenser.

3. Vanlige risikoer og forebyggende tiltak

•  For stor komponentdeformasjon: Forhåndsinnstilt design camber, legg til midlertidige forsterkningsstag, følg symmetriske sveisesekvenser og utfør full belastningskontroll av løftetilstand.

•  Utrivningsfeil ved løftekrok: Utfør spesialisert strukturell design for løfteører, sørg for full penetrasjonssveising med 100 % NDT-inspeksjon, og forby strengt ikke-godkjente provisoriske løftepunkter.

•  Kranbunnsetting eller tipping: Kontroller og herd bakken på forhånd, plasser tunge stålplater under støttebenene, og overvåk grunnsettingen under prøveløftet.

•  Strukturell ustabilitet etter plassering: Installer kjernekabler og midlertidige støttestag omgående, og håndhev strengt prinsippet: "Slipp aldri krankroken før strukturen er sikret."

•  Understandard høystyrkebolter: Beskytt friksjonskontaktflater strengt, bruk standardiserte prosedyrer for tiltrekking av moment, og inspiser og fargemerk hver enkelt bolt etter ferdigstillelse.

IV. Sammendrag

Kjernestyringslogikken tilmontering av stålkonstruksjon på stedetog integrert heising kan oppsummeres som: presisjonsbakkemontering, stiv jiggkontroll, streng heiseberegning, jevn og jevn løfting, og aldri løsne kroken før sikring.

Ved å strengt styre de fire kritiske pilarene – jiggkvalitet, sveisedeformasjon, løftebelastningsforhold og midlertidig konstruksjonsstabilitet – kan de fleste vanlige konstruksjonsfeil og sikkerhetsulykker forhindres, noe som gir en sikker, pålitelig og effektiv løsning for stålkonstruksjoner med store spenn.
