Konstruksjonsprosessstandarder for stålkonstruksjoner (stålrammer)

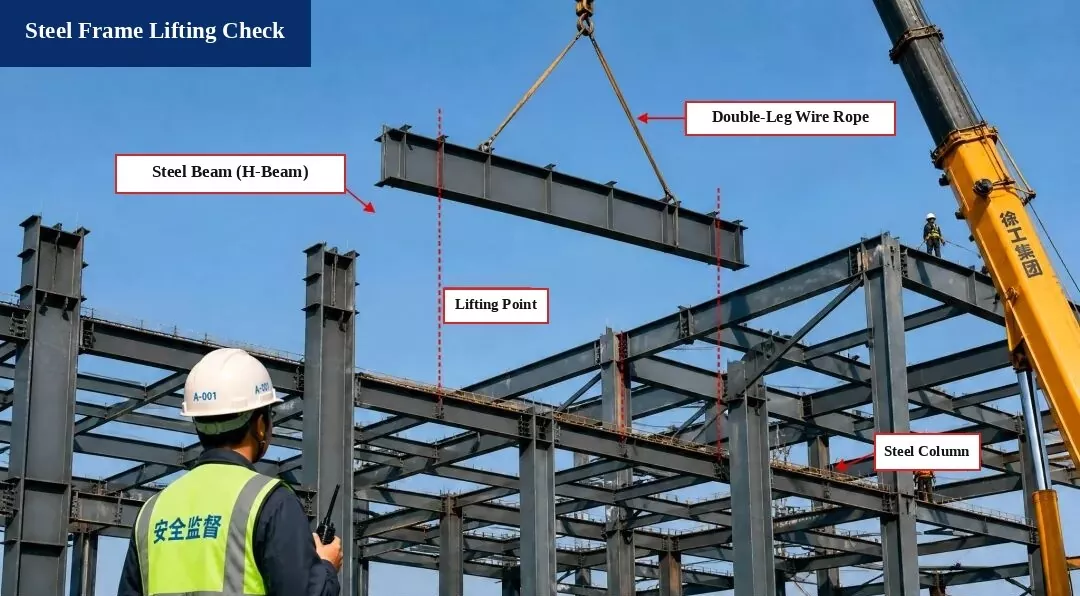

1. Løftesjekk av stålramme (løfteberegning)

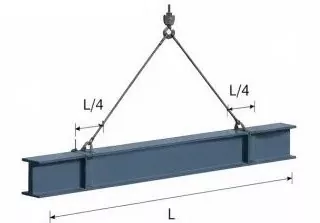

I. Løftediagram

Medlem:Stålbjelke H500×200×10×16, Lengde L = 12,0 m

Løftepunkter:Sett til L/4 fra hver ende av strålen

Slyngevinkel:α ≈ 60°

II. Beregning av belastning

1. Egenvekt av bjelke:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Dynamisk belastningsfaktor:Ta 1.1

3. Vekt av seil:Ignorert (ubetydelig)

4. Total løftebelastning:
P = G × 1,1 = 219,9 kN

5. Seilspenning (balansert belastning):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Seil sikkerhetssjekk

1. Seiltype:φ20 ståltau, bruddlast Fb = 360 kN

2. Sikkerhetsfaktor (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Oppfyller standardkrav!

Sjekk konklusjon:
Løfteoperasjonen er sikker og oppfyller kodekravene.

Referansestandarder

• Kode for konstruksjon av stålkonstruksjoner (GB 50755-2012)

• Teknisk kode for sikkerhet ved løfting og heising i konstruksjon (JGJ 276-2012)

Sikkerhetsmerknader:

1. Sjekk stålbjelken, ståltauene og løfteverktøyene før du løfter for å sikre at de er trygge og pålitelige.

2. Tildel en dedikert person til å lede løfteprosessen. Ingen må stå under løftebjelken.

3. Stopp løftearbeidet umiddelbart når vindstyrken når nivå 6 eller høyere.

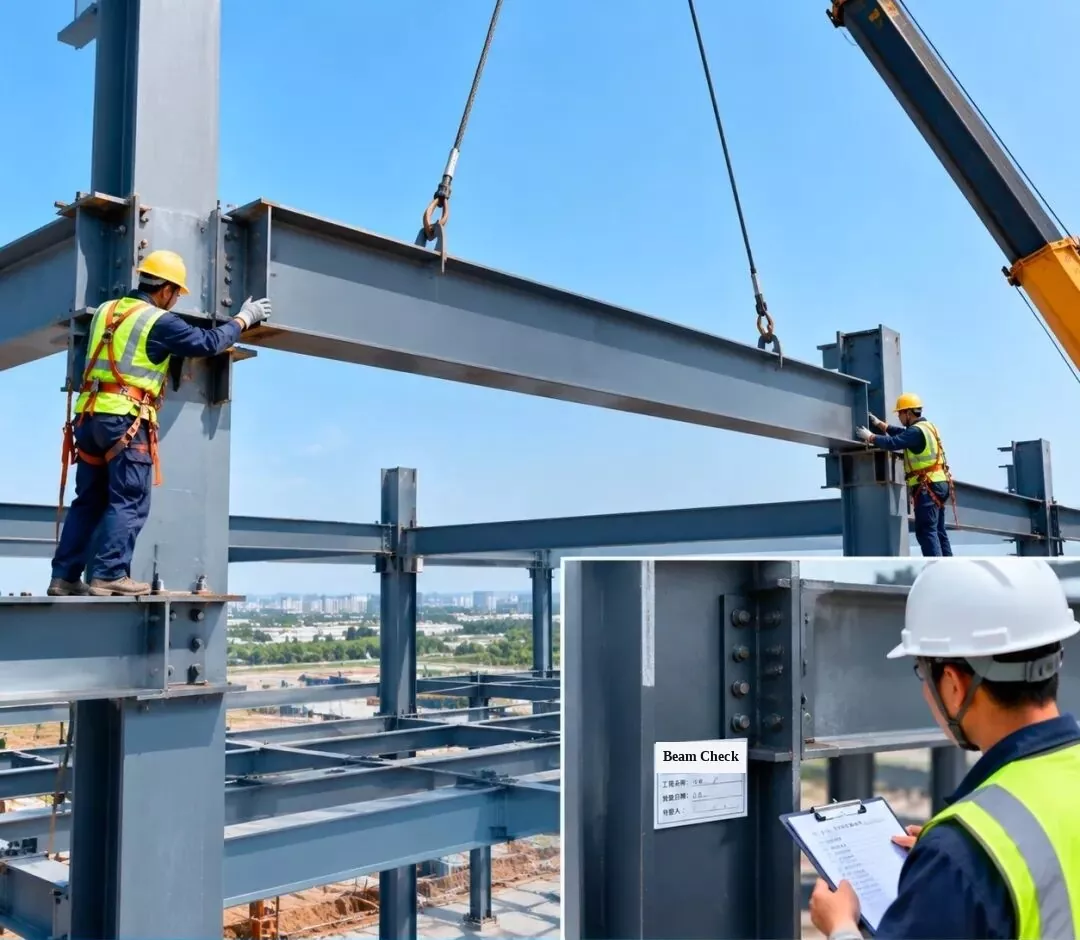

2. Installasjon og inspeksjon av stålramme — Installasjon av stålbjelker

Løft stålbjelken til den planlagte posisjonen, inspiser og godkjenn koblingsskjøtene for å sikre at installasjonskvaliteten oppfyller designkravene.

[Innsatt merke på kolonne: Inspeksjon av installasjon av stålbjelker | Prosjektnavn: Workshop #1 | Inspeksjonsdato | Inspektør]

3. Installasjon og inspeksjon av stålramme – Installasjon av ståltakstol

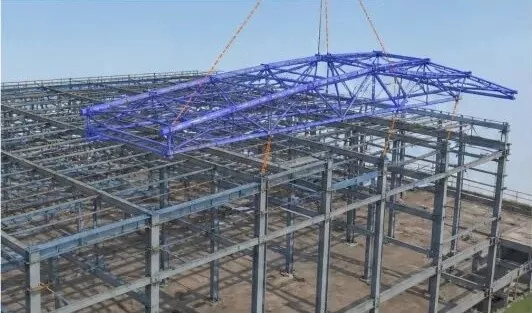

1. 3D BIM-simulering:Simuler installasjonen av ståltakstolen for å forbedre løfteplanen og installasjonsrekkefølgen.

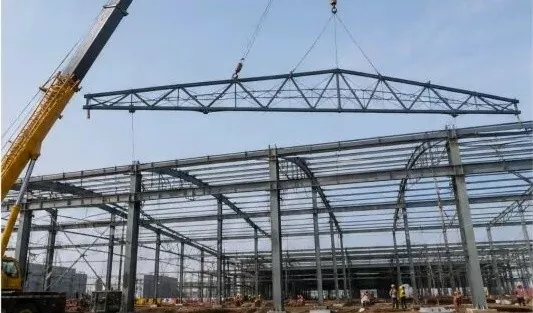

2. Takstolløfting:Bruk en lastebilkran til å løfte fagverket og plasser det sakte på plass mens du holder det balansert.

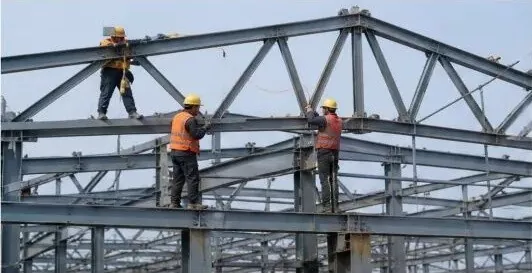

3. Plassering og midlertidig fiksering:Etter at takstolen er på plass, fest den midlertidig og juster posisjon og høyde (høyde).

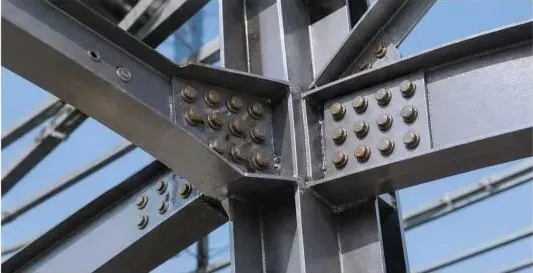

4. Høystyrkeboltforbindelse:Stram de høyfaste boltene i henhold til designreglene for å sikre en sterk forbindelse.

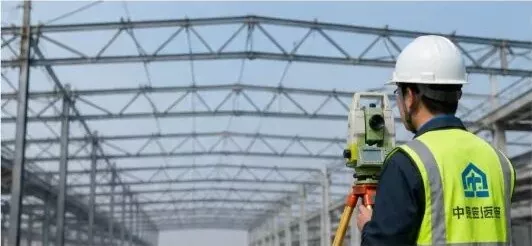

5. Installasjonsinspeksjon:Sjekk fagverkets høyde, spennvidde, bøying (avbøyning) og vertikal justering for å sikre at de oppfyller koden.

6. Inspeksjonsprotokoll:Etter å ha bestått inspeksjonen, fyll ut registreringsskjemaet og gå videre til neste byggetrinn.

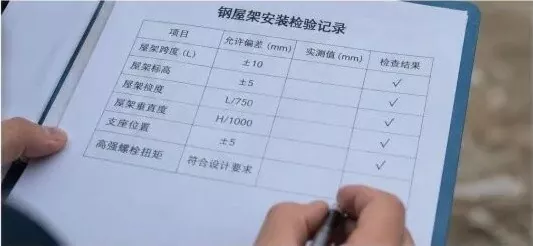

Inspeksjonsprotokoll for installasjon av ståltakstol

Inspeksjonsartikkel	Tillatt feil (mm)	Målt verdi (mm)	Sjekk resultat
Fagverksspenn (L)	±10	—	√ (bestått)
Fagverkshøyde (høyde)	±5	—	√ (bestått)
Fagverksbøying (avbøyning)	L / 750	—	√ (bestått)
Truss vertikal justering	H / 1000	—	√ (bestått)
Støtteposisjon	±5	—	√ (bestått)
Høystyrke boltsmoment	Oppfyller designkrav	—	√ (bestått)

Viktige kontrollpunkter:

Sjekk alle innkommende ståldeler på stedet for å bekrefte deres type, størrelse og sveisekvalitet;
Bruk en sikker og praktisk løfteplan for å sikre løftesikkerhet;
Juster og fikser fagverket rett etter at det er plassert på plass;
Stram alle høyfaste bolter skikkelig og test tiltrekkingsmomentet i henhold til koden;
Utfør en fullstendig inspeksjon for å sikre at den installerte strukturen oppfyller alle design- og kodekrav.

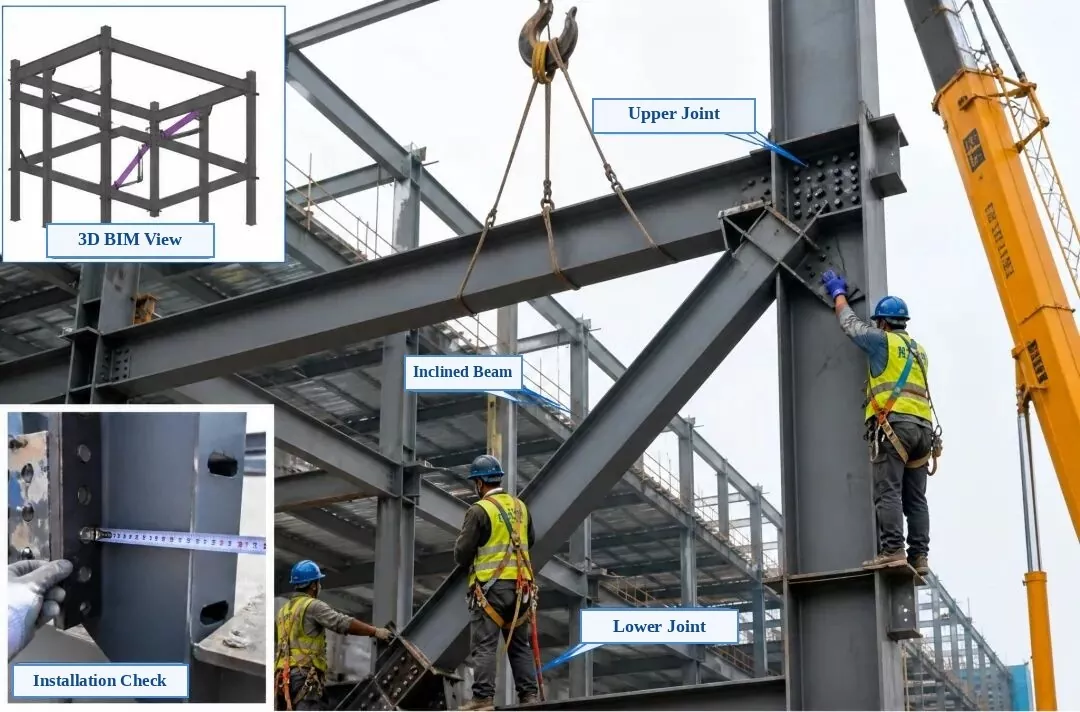

4. Installasjon og inspeksjon av stålramme — Installasjon av skrå stålbjelke

Utpakkede fotoetiketter:Innfelt øverst til venstre: 3D BIM-visning | Innfelt nede til venstre: Installasjonssjekk | Hovedfoto: Øvre koblingsskjøt, skrå stålbjelke (diagonalstag), nedre koblingsskjøt

Installasjon og inspeksjon av stålramme — Installasjon av skrå stålbjelker

1. Kontroll før installasjon:Kontroller delenummer, størrelse, boltehullposisjoner og koblingsplatens retning. Sørg for at kontaktflatene er flate, rene og fri for grader eller olje.

2. Løfting og plassering:Bruk to løftepunkter for å løfte den skråstilte bjelken sakte på plass. Fiks den midlertidig og sørg for at både øvre og nedre ledd er nøyaktig på linje med stålsøylen og bjelken.

3. Justering og justering:Juster senterlinjeposisjon, høyde og vertikal justering av den skrånende bjelken for å møte designkravene. Fullfør den permanente tilkoblingen etter justering.

4. Tilkoblingsmetode:Koble til med høyfaste bolter. Stram dem jevnt fra midten og utover til begge sider som kreves av designet, og merk hver bolt etter siste inspeksjon av tiltrekkingen.

5. Installasjonsinspeksjon:Kontroller senterlinjeposisjonen, høyden, vertikal innretting, platekontaktens tetthet og boltenes tiltrekkingskvalitet. Alt må oppfylle koden for godkjenning av konstruksjonskvalitet for stålkonstruksjoner (GB 50205).

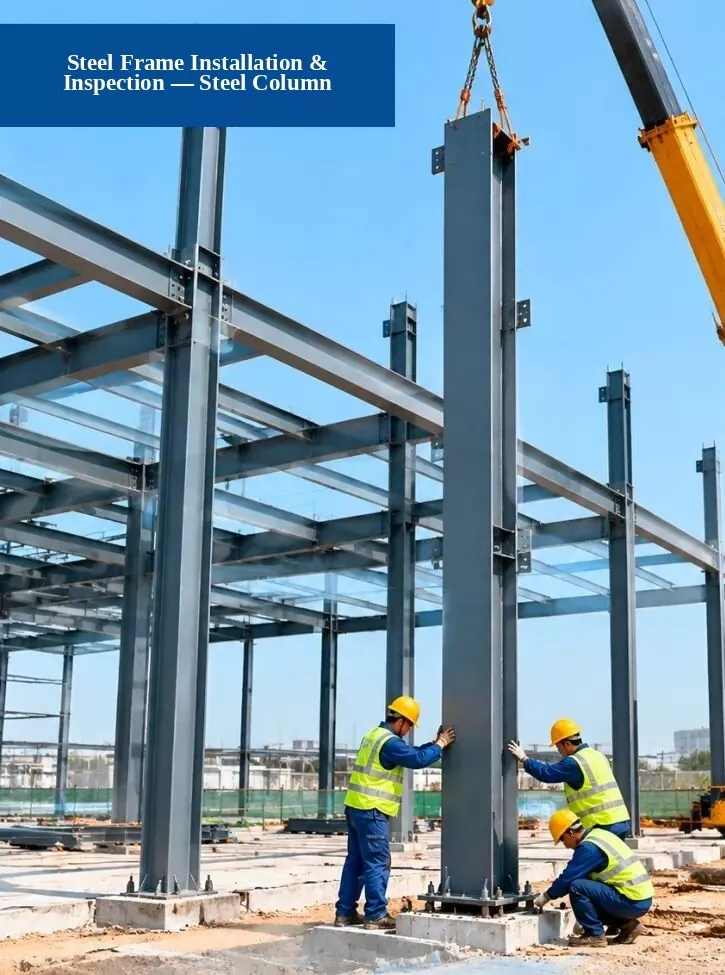

5. Installasjon og inspeksjon av stålramme — Installasjon av stålsøyler

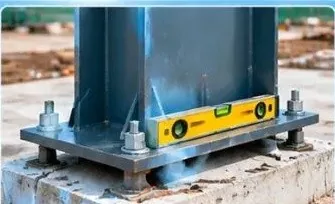

1. Fundamentsjekk:Kontroller om ankerboltposisjonene, fundamenthøyden og fundamentdimensjonene oppfyller designkravene.

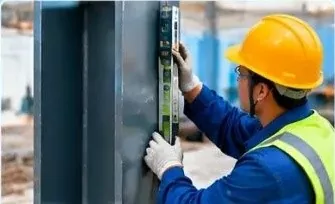

2. Kontroll av vertikal justering:Bruk en totalstasjon, laserlodd eller rettkantnivå for å sjekke hvor rett (vertikal) stålsøylen står.

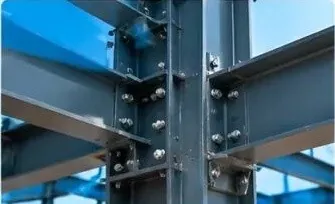

3. Kontroll av tilkoblingskvalitet:Sjekk om høyfaste bolter, sveiser og koblingsplater oppfyller standardkravene.

Byggeprosess:1. Forberedelsesarbeid → 2. Løft og plasser stålsøyle → 3. Installer og sikre → 4. Inspeksjon og aksept

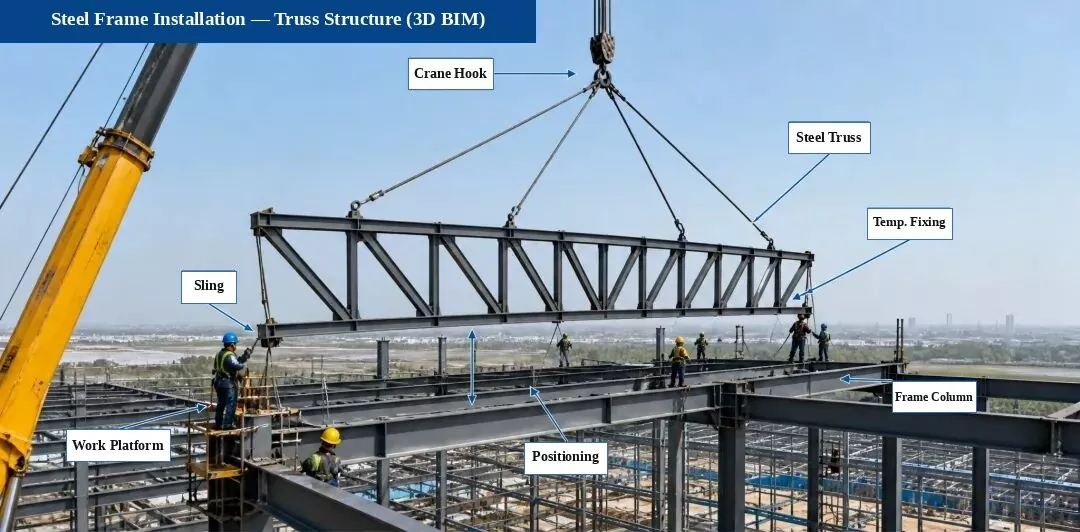

6. Installasjon av stålramme – installasjon av trussstruktur (3D BIM-diagram)

Installasjonsprosessflyt:Oppmåling og merking → Støttesjekk → Løft og plass → Midlertidig fiksering → Justering og justering → Høystyrkeboltforbindelse → Sveising (hvis nødvendig)

Viktige installasjonspunkter:

Før du løfter, dobbeltsjekk støttens senterlinje, høyde og plassering av innebygde deler;
Fest vindstyretau (taglines) under løfting for å holde fagverket stabilt;
Juster og fest fagverket midlertidig rett etter plassering for å forhindre bøyning eller forvrengning;
Høyfaste boltforbindelser må følge design- og koderegler og strammes til det nødvendige momentet;
Sveisekvaliteten må oppfylle reglene i Code for Accept of Construction Quality of Steel Structures (GB 50205).

Viktige inspeksjonspunkter (nettstedsbilder):

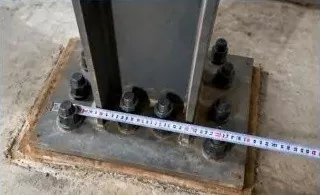

1. Støtte og felleskontroll

Kontroller posisjonene og høydene til støttebolter, shim-plater og innebygde deler for å sikre at de oppfyller designkravene.

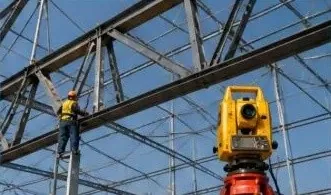

2. Kontroll av trussjustering

Bruk en totalstasjon til å måle senterlinjen, høyden og bøyningen til fagverket, og foreta justeringer.

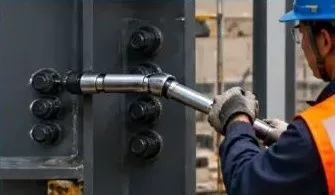

3. Boltsjekk med høy styrke

Kontroller antall, størrelse og dreiemoment på høyfaste bolter, og test dem på nytt som kreves av koden.

Note:Fagverkskonstruksjonen i dette prosjektet er forhåndsmontert på fabrikken og løftet i seksjoner på stedet for å sikre nøyaktig installasjon, kvalitet og sikkerhet.

7. Installasjon og inspeksjon av stålramme og profilert metalltakplate

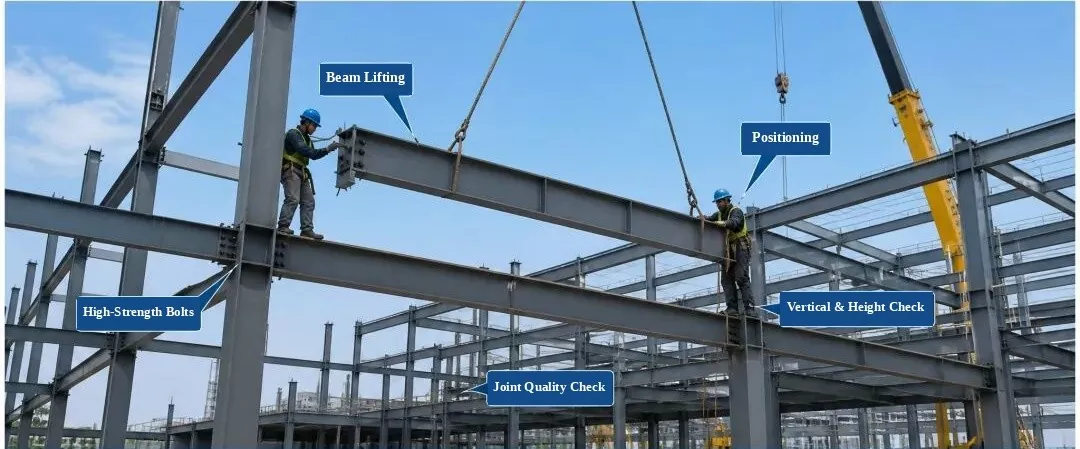

Installasjon og inspeksjon av stålramme

(Etiketter: bjelkeløfting, posisjonering, høystyrkebolter, vertikal- og høydesjekk, skjøtkvalitetssjekk)

1. Innkommende delsjekk:Sjekk materialkvalitet, størrelse, overflatetilstand og retthet. Installer kun etter bestått inspeksjon.

2. Prosesskontroll:Kontroller delens plassering, høyde, vertikal justering og bolttiltrekking under installasjon.

3. Inspeksjonsartikler:Senterlinjeposisjon, høyde, vertikal justering, flathet og boltforbindelseskvalitet.

4. Kvalitetsstandard:Må oppfylle koden for godkjenning av konstruksjonskvalitet for stålkonstruksjoner (GB 50205-2020).

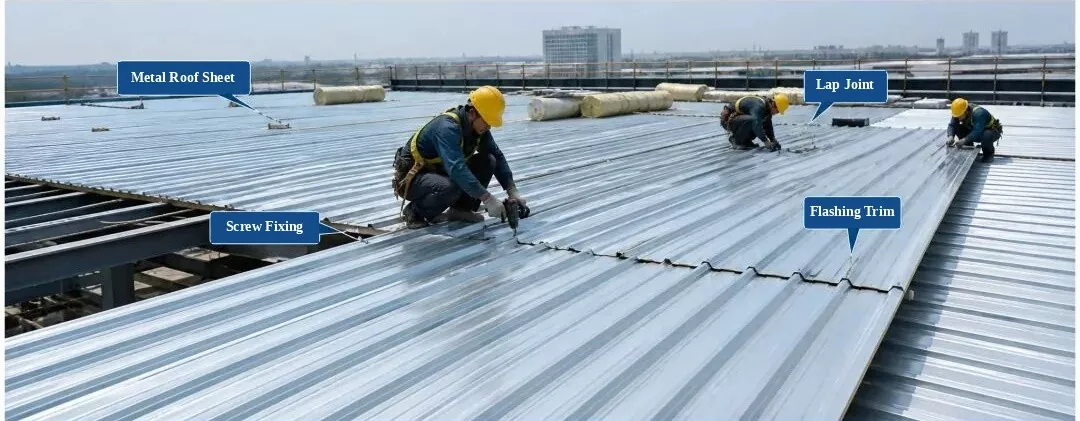

Profilert metalltakplate installasjon og inspeksjon

(Etiketter: metalltakplate, skjøteskjøt, selvskruende skruefeste, blinkende trim)

1. Materialsjekk:Sjekk panelprofilen, tykkelsen, belegget og fargen. Bruk kun etter bestått inspeksjon.

2. Installasjonsregler:Overlapp panelene riktig og fest dem godt. Hold skrueavstanden innenfor standardgrensene, uten manglende eller feilplasserte skruer.

3. Inspeksjonsartikler:Takflathet, overlappingsbredde, festepunktsavstand og vanntettingsdetaljer.

4. Kvalitetsstandard:Må oppfylle den tekniske koden for metalltakteknikk (GB 50345-2012).

8. Installasjon og inspeksjon av stålramme – Installasjon av ståltrapper og rekkverk

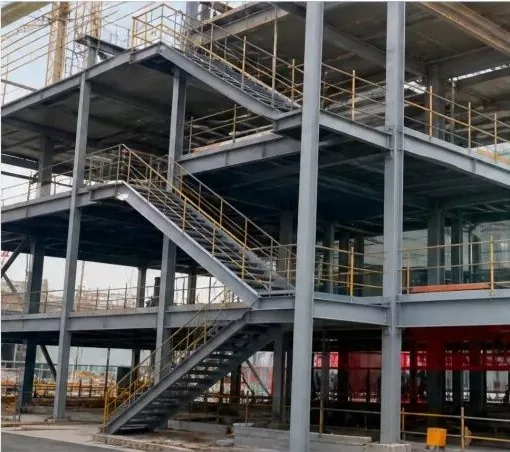

1. Fullførte ståltrapper og rekkverk (sidefoto)

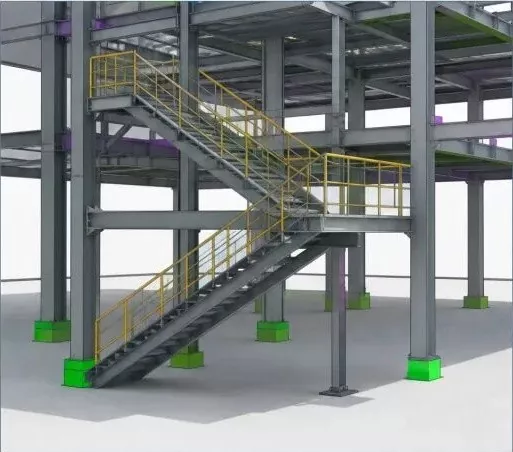

2. 3D BIM-modell (ståltrapper og rekkverk)

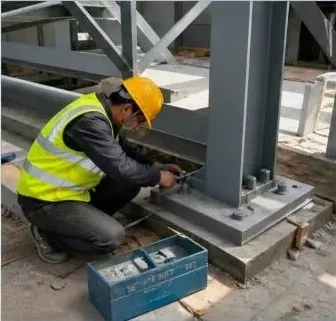

3. Installasjon av ståltrapp (anleggsarbeid)

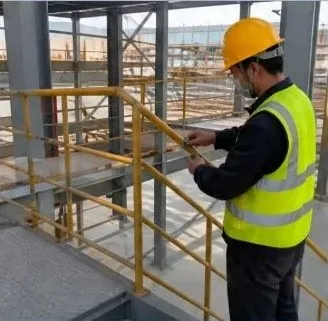

4. Installasjon av rekkverk (arbeid på byggeplassen)

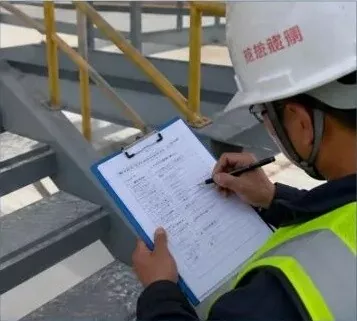

5. Inspeksjon av installasjonskvalitet (Site Check)

Instruksjoner:

Før du installerer ståltrapper og rekkverk, må du dobbeltsjekke komponentdimensjonene, høydene og utformingens senterlinjer;
Når du bruker boltede forbindelser, sjekk boltstørrelsen, kvantiteten og dreiemomentet for å sikre en fast tilkobling;
Monterte rekkverk skal være faste og rette, med fulle og glatte sveiser som oppfyller design- og kodekrav;
Utfør en kvalitetskontroll etter installasjon og fyll ut inspeksjonsprotokollen for å sikre prosjektkvalitet.

Stålkonstruksjoneser mye brukt i dagens byggemarked for å bygge bygningsrammer, og de vil bli hovedvalget for primære bygningskonstruksjoner i fremtiden. Stålkonstruksjoner har mange underkategorier, strukturtyper og komponenttyper. Basert på det strukturelle systemet er de delt inn i fire hovedtyper: portalrammer, romgitter, takstoler og rammekonstruksjoner.
