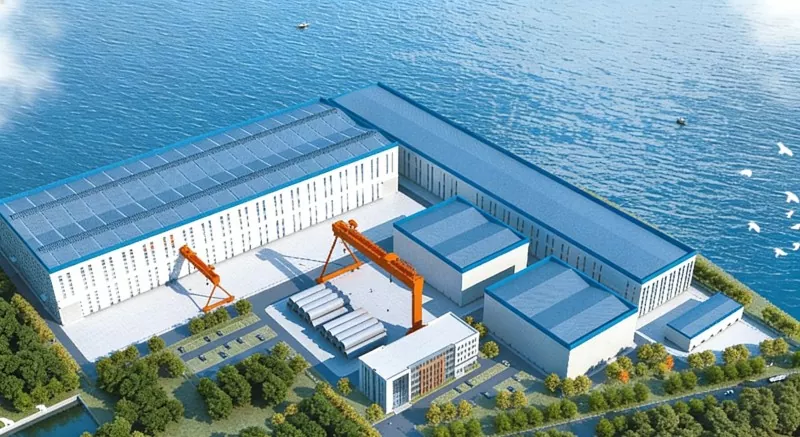

Stålkonstruksjon offshore vindkraftfabrikk

Stålstruktur offshore vindkraft fabrikkbygninger refererer til tunge industrielle fabrikker spesielt designet for produksjon av offshore vindkraft utstyr. Hovedstrukturen deres er laget av stål, og de er vanligvis plassert ved kysthavner eller brygger for å dekke produksjons-, monterings- og transportbehovene til ekstremt store og tunge komponenter.

Vår kinesiske fabrikk har levert stålkonstruksjonsløsninger for flere havvindkraftprosjekter og er en av høykvalitetsleverandørene av stålkonstruksjoner i Kina.

Strukturell form

● Tung fagverkskonstruksjon av stål: Dette er den vanligste konstruksjonsformen.

● Tung portalramme: Egnet for generell produksjon eller monteringsverksteder.

● l Stålfagverk og nettrammestrukturer: Brukes til fabrikker med ekstremt store spenn eller spesialfunksjoner.

Korrosjonsmotstand og vindmotstand design

● Korrosjonsbeskyttelsessystem: Siden disse industribygningene er konstruert nær havet, er miljøet rundt relativt fuktig og det er mer ekstreme værforhold. Overflatebehandlingen av stål vedtar et kraftig korrosjonsbeskyttelsessystem.

● Vindmotstand: Selve bygningen må utformes i henhold til vindlaststandardene på 50 eller 100 år en gang i århundret i kystområder for å sikre strukturell sikkerhet under ekstreme værforhold.

Produktets strukturelle komponenter

Hovedstruktur

● Vanligvis brukes gitterstålsøyler. For stålkonstruksjon offshore vindkraftfabrikker med stor høyde og tung krantonnasje, har gitterstålsøyler større bøyestyrke og kan bære vekten av kolonnekranen.

Kranbjelkesystem

● Kranbjelker bruker vanligvis høystyrkesveisede I-bjelker med fast vev, med flytegrense som ofte når 355Pa eller 390Pa.

Støttesystem

● Mellomsøylestøtter kan være laget av H-formet stål, vinkelstål og runde rør, vanligvis i X-formet form.

● Horisontale støtter vil bli arrangert på taket for å overføre horisontalkraften til taket.

● Systemet er vanligvis arrangert på toppen av søylene, med sikte på å beskytte stabiliteten til kreftene mellom stålrammene.

Innkapslingsstruktur

● Purlins bruker vanligvis høyfrekvent sveiset H-formet stål eller C-formet stål.

● Veggbjelker er for det meste H-formet stål eller stort C-formet stål, og er forbundet med glidning for å tilpasse seg sidedeformasjonen av hovedkonstruksjonen under vindbelastning eller temperatureffekter.

Parameter (spesifikasjon)

Produktetui

Lishan store megawatt offshore vindkraftprosjekt, som ble deltatt i fellesskap av EIHE Steel Structure, er det største enkelt-offshore vindkraftprosjektet med prisparitet i Kina og den største offshore vindkraftklyngen i Nord-Kina. Det ligger i det sørlige havområdet i Lishan City, Weihai City, Shandong-provinsen. Hele prosjektet er delt inn i to uavhengige steder, U1 og U2, med en total installert effekt på 150 megawatt (1,5 GW).
