Hvor mye vet du om disse stålkonstruksjonsformene?

Da vi dekket de fire vanlige kjernesystemene istålkonstruksjonindustrien forrige gang, vil EHSS fortsette å ta deg med til å utforske stålkonstruksjoner i denne utgaven. I moderne bygninger, med økende strukturell kompleksitet og bærende krav, har strukturelle former som gitterskaller, hengekabler, bjelkestrengstrukturer og betongfylte stålrør blitt mye brukt. Stålkonstruksjonstypene som er introdusert i denne utgaven er alle ofte brukt i ingeniørfag med modne tekniske systemer og tilsvarende støttestandarder, og dominerer deres respektive segmenterte felt.

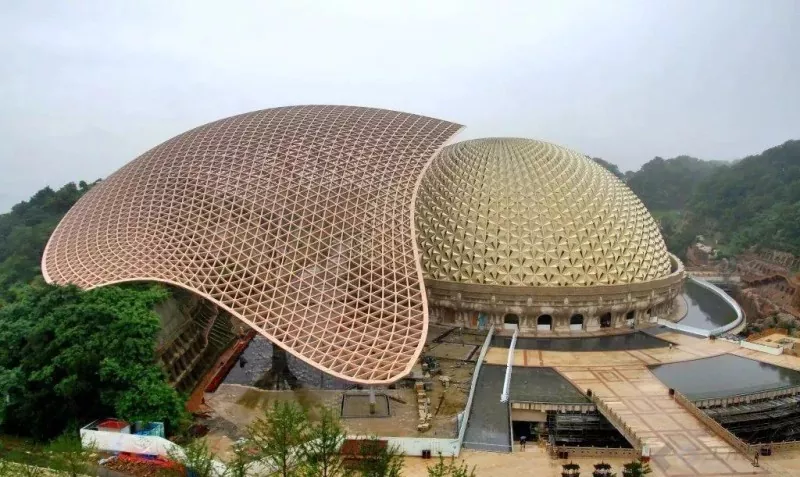

Gitteret skallstruktur, som navnet antyder, er en buet rutenettstruktur som ligner et eggeskall. Dens kjernefunksjon ligger i evnen til å danne buede former med stort spenn som kupler og buer. Med elegant utseende og effektiv kraftbæring brukes den mye i store gymsaler, utstillingssentre, planetarier og botaniske drivhus.

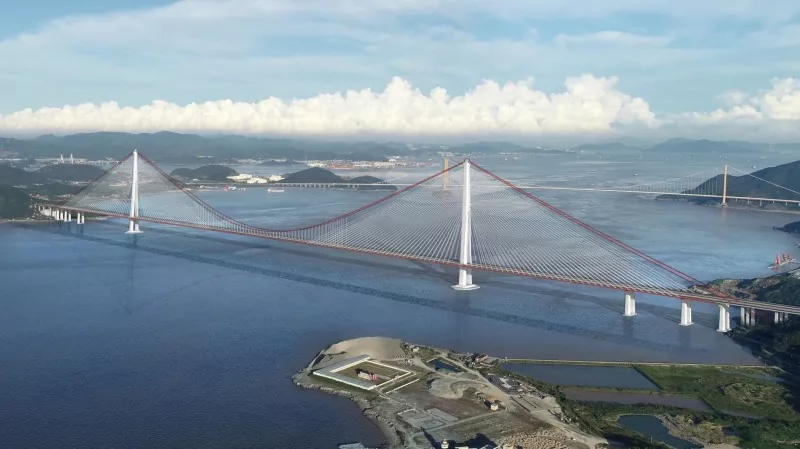

Opphengskonstruksjoner tar høyfaste stålkabler som kjernekomponenter og realiserer store spenn ved å utnytte strekkegenskapene til kabler. De har ultra-stor spennkapasitet, lett egenvekt og lavt stålforbruk, og brukes hovedsakelig for hengebroer, store stadioner, flyplassterminaler og andre prosjekter.

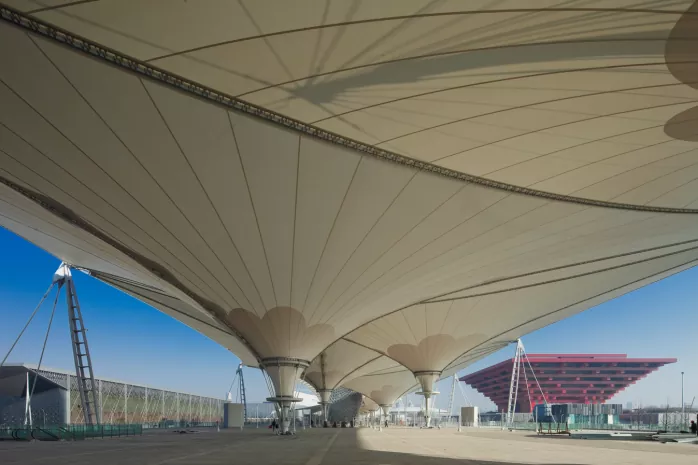

Kabelmembranstruktur er den mest vanlige og mest brukte typen blant alle membranstrukturer, sammensatt av membranmaterialer sammen med stålkomponenter eller stålrammeverk. Membranstoffene er vanligvis belagt med PTFE eller PVC. Med lav vekt, høy styrke og stor fleksibilitet for å danne komplekse friformede buede overflater, brukes den ofte til baldakiner, landskapsinstallasjoner, bomstasjoner og oppblåsbare arenaer.

Strengestøttet struktur er sammensatt av stive øvre akkorder og fleksible nedre stålkabler forbundet med stag, der de stive øvre akkordene for det meste er stålbjelker eller fagverk, så det kan også tolkes som en struktur dannet ved å forbinde stålbjelker eller fagverk med stålkabler gjennom stag. Bjelkestrengstrukturen er den vanligste og typiske formen for dette strukturelle systemet med solide banestålbjelker som øvre komponenter. Med selvbalanse og utmerket spennkapasitet, brukes strengstøttede strukturer hovedsakelig på tak med lang spenn og flyplassterminaler.

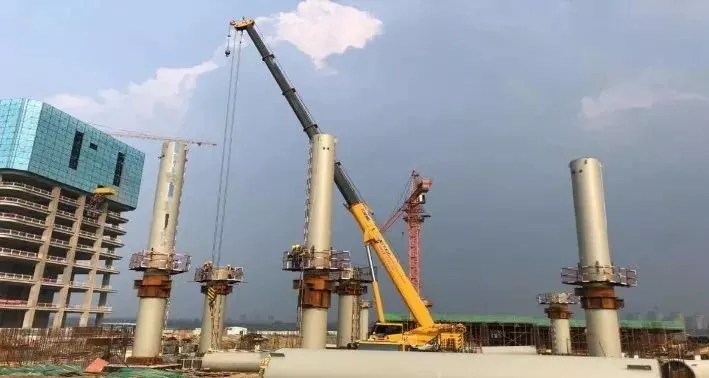

Betongfylt stålrørstruktur refererer til en struktur med betong fylt inne i stålrør for å forbedre bæreevne og duktilitet. Den har høy bæreevne og gunstig duktilitet, og brukes hovedsakelig som kompresjonselementer i superhøye bygningssøyler, buebroer og konstruksjoner med lang spenn.

Portalrammene, stålrammene, stålbindingsverkene og gitterkonstruksjonene nevnt i forrige utgave har det største markedsvolumet og de mest universelle bruksscenarioene, og fungerer som de beste valgene for små og mellomstore fabrikker, høyhus og konvensjonelle tak med stor spennvidde. I motsetning til dette er de gitte skallene, opphengsstrukturene, kabelmembranstrukturene, bjelkestrengstrukturene og betongfylte stålrørstrukturer som dekkes i denne utgaven spesialiserte delsystemer skreddersydd for scenarier som involverer spesielle spenn, superhøyhus, lette innkapslinger og komposittspenningsforhold, og de representerer også vanlige og populære stålkonstruksjonssystemer i dag.

Allestålkonstruksjonssystemerdekket i de to delene har distinkte fordeler og utfyller hverandre, og danner sammen et komplett teknisk spekter for dagens stålkonstruksjonsteknikk. Nærmere bestemt legger stålrammekonstruksjonen grunnlaget for den avstivede stålrammekonstruksjonen; gitterskjell og romgitter faller begge inn i kategorien romlige rutenettstrukturer som parallelle former; oppheng, kabel-membran og strengstøttede strukturer kan kombineres med takstoler og gitter for å danne systemer med lang spennvidde; kaldformede tynnveggede stålkonstruksjoner brukes hovedsakelig i lette stålkonstruksjonssystemer; og betongfylte stålrørkonstruksjoner tilhører stål-betong komposittbærende systemer.

Ved valg av konstruksjonstyper for praktiske prosjekter skal det foretas en helhetlig evaluering basert på bygningsfunksjoner, spennforhold, økonomiske indikatorer og byggeplankrav for å bestemme den optimale løsningen. Følg medEHSSoffisielle kanaler for mer profesjonelle tekniske oppdateringer av stålkonstruksjoner. Med 21 års dedikasjon til produksjon og installasjon av stålkonstruksjoner, leverer vi full-prosess teknisk støtte for dine prosjekter med solide profesjonelle evner.
