Komplett veiledning til stålkonstruksjonskomponenter: Sekundære medlemmer og tilkoblingsdetaljer

Den forrige utgaven illustrerte detaljene og layouttegningene av primære bærende elementer og avstivnings- og stabilitetselementer blantstålkonstruksjonkomponenter. Denne økten fortsetter med introduksjonen av sekundære og festede komponenter samt koblinger og strukturelle beslag. Nedenfor er beskrivelsene av typiske layoutposisjoner og komplette lister over hver komponent i stålbygg.

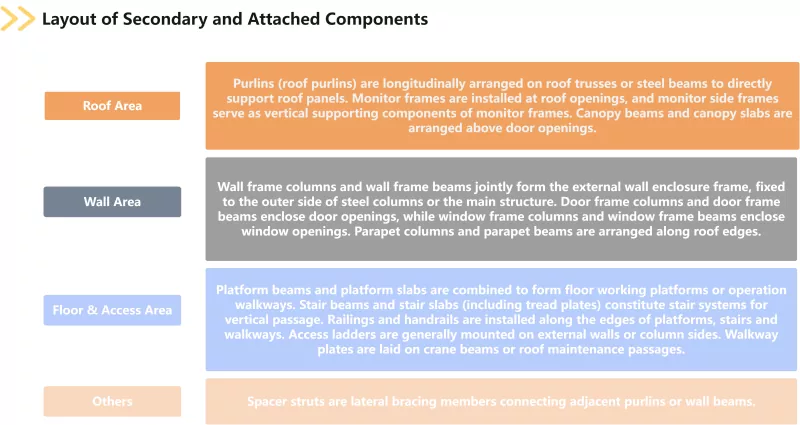

Sekundære og vedlagte komponenter inkluderer purliner, veggrammesøyler, veggrammebjelker, monitorrammer, monitorsiderammer, trappebjelker, trappeheller, plattformbjelker, plattformplater, rekkverk, rekkverk, adkomststiger, gangplater og avstandsstag, dørkarmsøyler, dørrammebjelker, vindusrammebjelker, vinduskarmbjelker, vinduskarmbjelker, søyler og brystningsbjelker. Tranglister er delt inn i tak- og vegglister, mens trappeheller dekker tråkkeplater. Å utføre bygningsfunksjoner som innkapsling, passasje, dagslys og ventilasjon, sekundære og festede komponenter overfører vindlast, snølast og andre laster til hovedkonstruksjonen. De er uunnværlige deler som sikrer integriteten og servicefunksjonene til stålbygg.

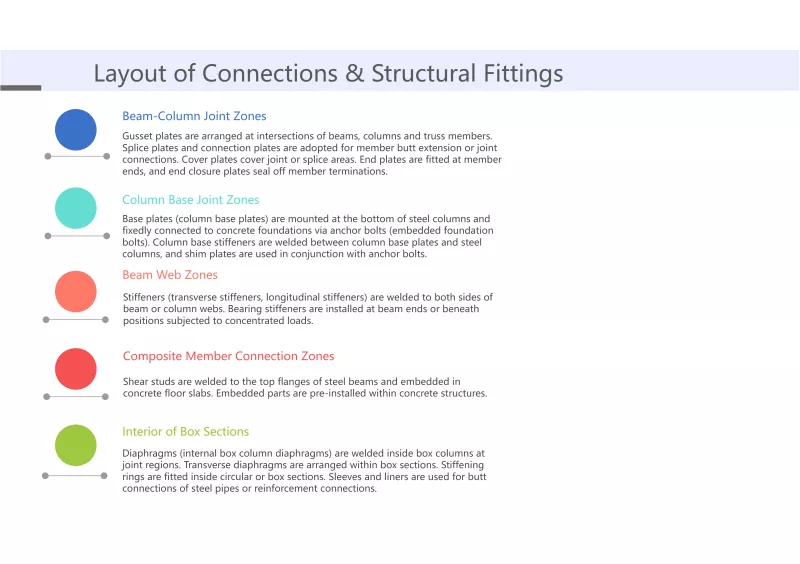

Forbindelser og konstruksjonsbeslag består av kileplater, stivere, lageravstivere, shim-plater, koblingsplater, skjøteplater, dekkplater, endelukkeplater, endeplater, bunnplater, søylebunnsavstivere, søyleankerbolter, høyfaste bolter, ordinære bolter, leede-deler, innstøpte bolter, avstivningsringer, membraner og tverrgående membraner. Stivere er delt inn i tverrgående stivere og langsgående stivere; basisplater inkluderer kolonnebunnplater; kolonneankerbolter er også kjent som innebygde fundamentbolter; skjærstifter kalles også stiftforbindelser; membraner dekker innvendige membraner for boksøyler. Som en vital kategori avstålkonstruksjonkomponenter, koblinger og strukturelle beslag bestemmer direkte om alle bærende elementer kan fungere effektivt i koordinasjon og om lastoverføringsveien er kontinuerlig og pålitelig.

Så langt er de fire hovedkategoriene av stålkonstruksjonskomponenter klassifisert etter strukturell sammensetning alle sortert ut. Alle de ovennevnte komponentene er tegnet på konstruksjonstegninger av stålbygg, inkludert i kraftanalyse i konstruksjonsberegningsrapporter, og varig beholdt i de ferdigstilte konstruksjonene. Kombinasjonen av komponenter varierer med ulike prosjekttyper. En korrekt forståelse av den funksjonelle posisjonerings- og utformingslogikken til hver type komponent er en forutsetning for å utarbeide nøyaktige mengderegninger og rimelig fastsette omfattende enhetspriser, samt grunnlaget for å sikre at designhensikten til stålkonstruksjoner kan transformeres til sikre og pålitelige fysiske bygninger.
